プレートフィンクーラーはプレートフィンヒーターと同じくチューブ（伝熱管）に各種金属の薄板をプレス（圧入）したコイルエレメントとなります。 水路又は水室を作る為、Ｕ字管（Ｕベンド）管束（ヘッダー）とチューブを材質に適した溶接加工等にて取り付け鋼板製ダクト型ケーシング内に納めたものです。プレートフィンクーラーは伝熱管内に冷水、冷媒を通し管外の空気、各種ガス体の冷却する目的で使用されます。 使用される環境は一般空調と産業空調に大別されます。 簡単に説明しますと、対人間用（一般空調）か、対生産物用（産業空調）に区別されます。 プレートフィンクーラーは家庭用エアコンの中に入っているフィンコイルと構造は同じであり、より大型でヘビーユースに向かうものと考えて頂ければ分かりやすいと思います。 プレートフィンクーラーは各機器の熱交換器として使用されており、その目的や用途により、冷水コイル、冷媒コイル、直膨コイルとも呼ばれています。空調用語でコイルというとヒーターやクーラー等の熱交換器のことを指します。 あらゆる環境の冷却・除湿に使用されるプレートフィンクーラー [一般空調用] 空調機（AHU・エアハンドリングユニット）内の熱交換器（コイル）として大規模空調を行うビル、商業施設に使用される場合 [産業空調用] クリーンルーム（食品/バイオ用・工業用）用デシカント空調（乾燥剤＝デシカント）を用いて除湿を行う空調システム、また各種の排ガス処理・溶剤回収・集塵装置など環境保護装置の熱交換器として用いられます。 一般空調のAHUの場合、コイル（プレートフィンクーラー）能力はメーカーによって若干の差がありますが同じ材質、伝熱面積（列×段×フィンピッチ）であればほぼ同等です。 しかし、産業空調の場合、システム全体を成立させるためのコイル設計は各業種、各製造物のラインや機器設計に携わった経験数がものをいいます。 湿度と温度を個別に制御する空調機・除湿機用の設計に豊富な経験と知識でユーザー様の機器設計の強力なサポートを致します。

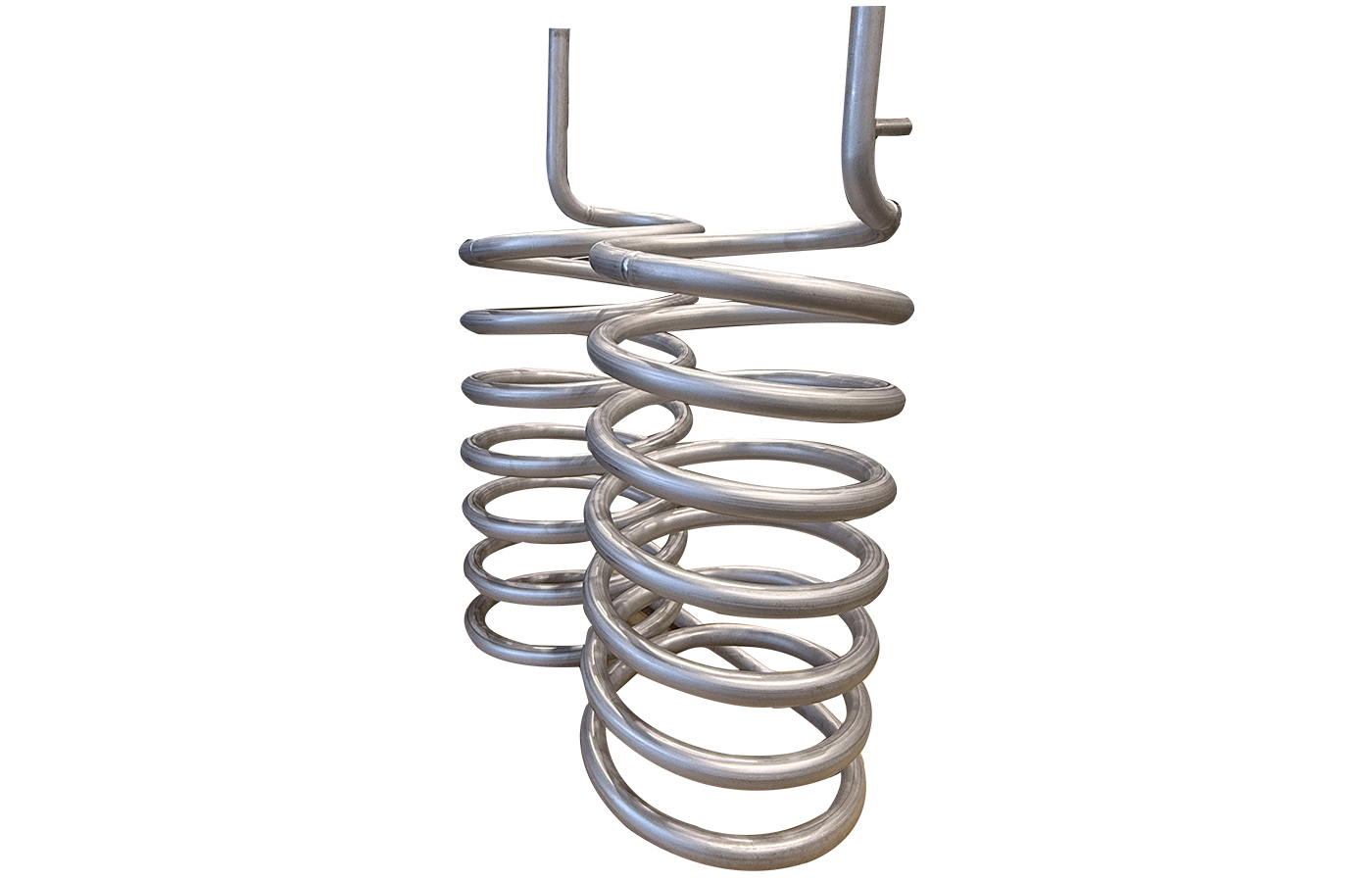

投げ込み式とは、各種処理槽・タンクの上部開口部から直接設置し、ボイラー等からの蒸気潜熱を利用して液体の加熱・保温を行う投入型熱交換器です。 タンクへのノズル加工やフランジ溶接といった大幅な既存設備への改造を行うことなく、スピーディーかつ省スペースに導入できます。耐食性の高いステンレスやチタンなどの材質選定が可能で、水だけでなく薬液やメッキ液など、多様な流体に対応します。 既存タンクへ簡単導入（施工コスト・工期を大幅短縮） タンクのノズル加工が不要: 槽の上部開口から吊り下げる・設置するだけのため、タンク底面や側面の加工・溶接工事が一切不要です。 短期間で運用開始: 設置・撤去が容易で、ラインの改修や仮設加熱用途にも迅速に対応可能です。 蒸気の「凝縮潜熱」による高効率・スピーディーな加熱 強力な加熱能力: 電気ヒーターと比較して単位面積あたりの熱伝達量が大きく、昇温時間を大幅に短縮します。エネルギー効率の高さ: 蒸気潜熱を利用するため、大容量の処理液でも素早く均一に加熱・保温が可能です。 優れた清掃・メンテナンス性 清掃時の取り外しがラクラク: 槽外へ引き揚げて直接洗浄できるため、スケール（水垢・沈殿物）が付着しやすい環境でも保守・点検が非常にスムーズです。 液漏れリスクの低減: タンク側面に穿孔加工（穴あけ）を行わないため、接合部からの液漏れトラブルが構造上発生しません。 液質に合わせた最適材質・形状カスタマイズ 多彩な耐食用材質: ステンレス（SUS316/316L）をはじめ、チタンや各種樹脂コーティングなど、強酸・強アルカリ液にも対応。 省スペース形状: 平型・丸型・L字型など、タンク形状や攪拌（かくはん）スペースに合わせた最適なコイル設計が可能です。

株式会社日阪製作所製 勝川熱工では、日阪製作所製プレート式熱交換器製品を取り扱っております。 熱交換器の種類であるプレート式熱交換器と呼ばれるものは、液体×液体の熱交換、 ガス体×ガス体を目的とした二種類の熱交換器があり、それぞれに形状が異なります。 ここでは液体×液体の熱交換器としてご紹介致します。 ガス×ガス体のプレート式熱交換器は廃熱回収廃熱利用熱交換器（気体×気体）を参照してください。 プレート式熱交換は、多管式熱交換（シェル＆チューブ式）に比べコンパクトに設計出来て設置スペースが少なくて済みます。 用途は、化学、医薬品、食品、工業製品等の製造ライン、各種公共施設など多岐におよびます。 勝川熱工は熱交換器の設計製造を行うメーカーならではの技術サービスでお客様のご要望にお応えいたします。 プレート式熱交換器〔液体×液体〕も勝川熱工にご相談ください。

液体×液体の熱交換器は主にプレート式と多管式（シェル＆チューブ）の熱交換器を用いられます。 多管式熱交換器による液体同士の熱交換はシステム的にも簡単でトータルコストが一番低くなります。 設計製作においては、既存の設備へ簡単に組み込める構造にて調整致します。 チューブ内の流体は、蒸気も使用可能です。 多管式熱交換器の構造は円筒形の胴体（シェル）があり、その中に伝熱管（チューブ）と呼ばれる細い伝熱管が、複数本入っています。 伝熱管（チューブ）の内側と外側に異なる温度の流体を流す事で、熱交換が行われます。 構造は単純ですが、多管式熱交換器には、仕様条件、用途により押さえておくポイントとなる部分があり、熱交換器メーカーならではの知識と経験を活かした専門力が必要になります。
